當前位置：目前，電氣準停通常有磁傳感器準停、編碼器型準停和數控系統準停。
1、磁傳感器準停
磁傳感器主軸準停控制由主軸驅動裝置本身完成。當執行 M19 時，數控系統只需發出主軸準停啟動命令 ORT 即可。主軸驅動完成準停后會向數控裝置輸出完成信號 ORE，然后數控系統再進行下面的工作。其基本結構如圖3-9所示。
由于采用了傳感器，故應避免產生磁場的元件與磁發體和磁傳感器安裝在一起。另外，磁發體與磁傳感器的安裝有嚴格的要求，應按說明書要求的精度安裝。
采用磁傳感器準停的步驟如下：當主軸轉動或停止時，接收到數控裝置發來的準停開關信號量 ORT，主軸立即加速或減速至某一準停速度。主軸到達準停速度且到達準停位置時，主軸立即減速至某一爬行速度，當磁傳感器信號出現時，主軸驅動立即進入磁傳感器的作為反饋元件的位置閉環控制，目標位置為準停位置。準停完成后，主軸驅動裝置輸出準停完成信號ORE 給數控裝置，從而可進行自動換刀(ATC)或其他動作。
2、編碼器型準停

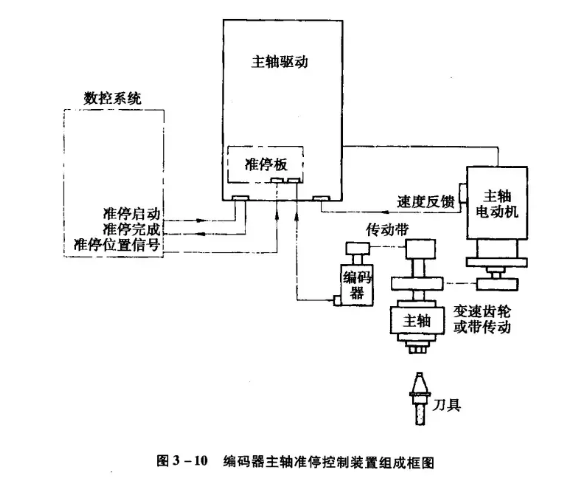

編碼器主軸準停功能是由主軸驅動完成的，CNC 只需發出 OTR 信號即可。主軸驅動完成準停后輸出準停完成信號 ORE 。編碼器主軸準停控制的結構圖如圖 3-10 所示。
這種準停方式可采用主軸電動機內部安裝的編碼器信號，也可以在主軸上直接安裝其他編碼器。采用前一種方式的要注意傳動鏈對主軸準停精度的影響。主軸驅動裝置內部可自動轉換狀態，使主軸驅動處于速度控制或位置控制狀態。準停角度可由外部開關量信號(12 位)設定，這一點與磁傳感器準停不同。磁傳感器準停的角度無法隨意設定，要調整準停位置，只有調整磁發體與磁傳感器的相對位置。
3、數控系統準停
這種準停控制方式的準停功能是由數控系統完成的，數控系統控制主軸準停的原理與進給位置控制的原理非常相似，如圖 3-11 所示。采用這種控制方式需注意以下幾點。
(1)數控系統必須具有主軸閉環控制功能。通常為避免沖擊，主軸驅動都具有軟啟動功能，但這會對主軸的位置閉環控制產生不良影響。此時若位置增益過低，則準停精度和剛度不能滿足要求，若位置增益過高，則會產生嚴重的定位振蕩現象。因此，必須使主軸進入伺服狀態，才可進行位置控制。
(2)如采用電動機軸端編碼器將信號反饋給數控裝置，主軸傳動鏈的精度會對準停精度產生影響。
(3)采用數控系統控制主軸準停時，角度指定由數控系統內部設定，因此，可更方便地設定準停角度。
數控系統準停的步驟如下：數控系統執行 M19 或 M19 S × x x x 時，首先將 M19 送至可編程控制器。可編程控制器經譯碼送出控制信號，使主軸驅動進入伺服狀態，同時數控系統控制主軸電動機降速，尋找零位脈沖C，然后進入位置閉環控制狀態。如執行M19而無S指令，則主軸定位于相對零位脈沖C的某一缺省位置。如執行M19Sxxxxx，則主軸定位于指令位置，也就是相對零位脈沖Sⅹⅹⅹⅹ的角度位置。舉例如下：
MO3 S1000 : 主軸以 1000r/min 正轉
M19 ：主軸準停于缺省位置
M19 S100 ：主軸準停轉至100°處
S1000 ：主軸再次以1000r/min正轉
M19 S200 ：主軸準停至 200°處
